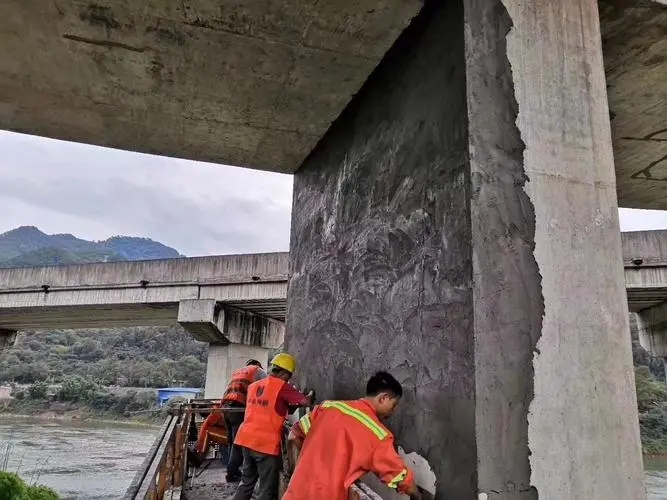

丙乳砂漿是一種新型混凝土建筑的修補(bǔ)材料，屬于聚合物乳液改性水泥砂漿。 混凝土建筑的修復(fù)應(yīng)用工業(yè)和民用建筑的內(nèi)外墻。 丙型乳液砂漿具有粘結(jié)、抗裂、防水、氯離子滲透、耐磨、耐老化等優(yōu)點(diǎn)。與樹脂基礎(chǔ)修復(fù)材料相比，它具有成本低、耐老化、操 工藝簡(jiǎn)單、質(zhì)量保證方便等優(yōu)點(diǎn)。適用于水利、公路、工業(yè)、民用建筑等鋼筋混凝土結(jié)構(gòu)的防滲、防腐保護(hù)和修復(fù)工程。

產(chǎn)品概述 丙烯酸乳液防水防腐材料是一種聚合物分子改性基聚合物防水防腐系統(tǒng)。聚合物乳膠由引進(jìn)jinkou環(huán)氧改性乳膠、國(guó)內(nèi)氯丁橡膠乳 酯、合成橡膠、各種乳化劑、改性乳膠等組成。添加基材和適量的化學(xué)添加劑和填料，通過(guò)塑料、混合、壓延等工藝添加聚合物防 選用jinkou材料和國(guó)內(nèi)優(yōu)質(zhì)輔助材料，按照國(guó)家行業(yè)標(biāo)準(zhǔn)批準(zhǔn)生產(chǎn)的優(yōu)質(zhì)產(chǎn)品，推薦國(guó)家小康住宅建設(shè)產(chǎn)品。使用壽命長(zhǎng)，施工方 在水中50年以上。

 丙型乳液防水防腐材料制備的水泥砂漿具有良好的耐候性、耐久性、耐滲透性、密實(shí)性和高附著力，具有較強(qiáng)的防水防腐效果。耐 質(zhì)、尿素、硝銨、海水鹽酸和酸堿鹽腐蝕。它與普通水泥和特殊水泥混合成水泥砂漿，通過(guò)混合水泥砂漿鑄造或噴涂，在混凝土和 的防水防腐砂漿層，屬于剛性防水防腐材料。與水泥、砂混合可改性灰漿，可用于建筑墻體和地面的處理和地下工程防水層。

 丙乳砂漿的特點(diǎn)： 建筑工程中使用的修補(bǔ)材料主要有水泥基和樹脂基。由于樹脂基礎(chǔ)修復(fù)材料主要是環(huán)氧砂漿，雖然強(qiáng)度高，強(qiáng)度增長(zhǎng)快，能抵抗各 侵蝕，但材料的力學(xué)性能與基礎(chǔ)混凝土不一致，如果膨脹系數(shù)大于基礎(chǔ)混凝土，開裂脫落，不適合濕表面粘結(jié)，不耐大氣老化等缺 要求高，成本相對(duì)較大；水泥基礎(chǔ)修復(fù)材料（分為普通水泥砂漿和聚合物水泥砂漿）彌補(bǔ)了這一缺陷，但普通水泥砂漿與老混凝土 抗裂性和密封性能不如聚合物（丙烯牛奶）水泥砂漿好，丙烯牛奶砂漿與傳統(tǒng)環(huán)氧砂漿相比，不僅成本低，而且施工類似于普通水 動(dòng)涂抹，施工工藝簡(jiǎn)單，操作方便，控制施工質(zhì)量，適用于濕表面粘結(jié)，基礎(chǔ)混凝土溫度適應(yīng)性好，使用壽命與普通水泥砂漿相似 砂漿的膨脹系數(shù)。

 使用范圍 ：1.用于工業(yè)和民用建筑內(nèi)外墻、外墻、混凝土、地下室、水池、建筑內(nèi)外墻、外墻、混凝土、地下室、水池、水塔、異形屋頂、隧 大壩等。

 2.人防、地下工程及水利電工程的防水、防腐、粘結(jié)加固及防水防腐襯砌。

 3.地下室內(nèi)外墻、衛(wèi)生間、大壩防滲面板、渠道、渡槽、橋面、地面游泳池、交貨池、化工耐腐蝕、耐酸堿儲(chǔ)存等。

 4.也可用于混凝土蓄水池的防水、防滲、防腐。此外，該產(chǎn)品在堿廠結(jié)晶和母液清洗池內(nèi)壁具有優(yōu)異的防腐防水效果。 與普通砂漿相比，丙乳砂漿。 編輯語(yǔ)音 與普通砂漿相比，丙烯酸砂漿的極限拉伸率提高1~3倍，抗拉強(qiáng)度提高1.35~1.5倍，抗拉彈性模具降低，收縮小，抗裂性顯著提 面、老砂漿、鋼板粘結(jié)強(qiáng)度提高4倍以上，2天吸水率降低10倍，抗?jié)B性提高1.5倍，抗氯離子滲透性提高8倍以上，使用壽命基本 丙乳砂漿與普通砂漿性能指標(biāo)比較表。 普通砂漿丙乳砂漿試驗(yàn)方法序號(hào)性能。 5044.2抗壓強(qiáng)度(MPA)。 2抗拉強(qiáng)度(MPA)5.57.6。 3抗折強(qiáng)度10.716.9。 4極限引伸率(1×10-6)22858~900。 5抗拉彈性模量(1×104MPa)2.61.65。 6收縮變形(1×10-6)1271536。 7與老砂漿粘結(jié)強(qiáng)度(MPA)1.48.0。 8.00.9~1.6與鋼板的粘結(jié)強(qiáng)度。 9滲水高度(mm)90351.5mpa水壓，恒壓24h。 10磨耗百分比(%)5.383.97雙圓柱園耐磨機(jī)。 11快速碳化深度(mm)3.60.820%C02濃度碳化20天。 12鹽水浸泡后氯離子滲透深度(mm)>201.0。 13碳化強(qiáng)度損失1314碳弧燈全氣候老化2160h。 142天吸水率(%)120.8。 15抗凍/>300快凍循環(huán)。 注：實(shí)驗(yàn)試件的灰砂比為1:1，水灰比相同；丙乳砂
